Descripción

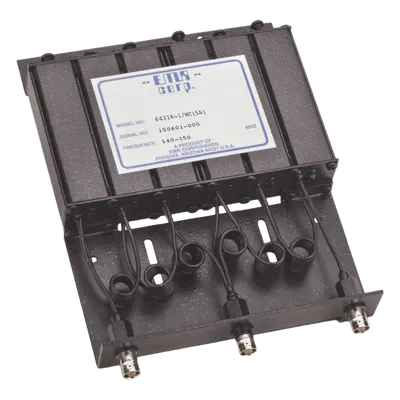

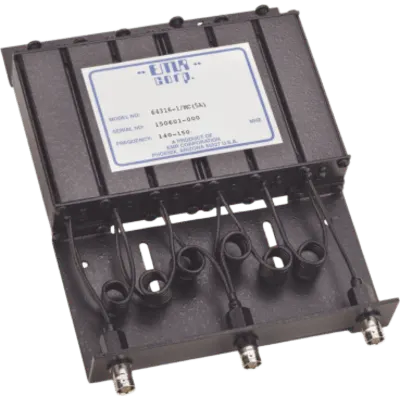

Duplexer de rechazo de banda diseñado para operar en el rango de 140-150 MHz, ideal para sistemas de comunicación bidireccional que requieren compartir una sola antena entre transmisor y receptor. Ofrece una separación de frecuencia Tx-Rx configurable entre 4.6 y 6 MHz, garantizando un aislamiento mínimo de 70 dB para evitar interferencias mutuas. Su construcción con materiales de alta calidad y su formato compacto de seis cavidades lo hacen apto para instalaciones en espacios reducidos sin sacrificar rendimiento eléctrico. Características Principales Aislamiento Tx-Rx: 70 dB (mínimo) / 80 dB (típico) Pérdida por inserción: 1.2 dB (típico) VSWR máximo: 1.25:1 Impedancia nominal: 50 Ω Potencia máxima de RF: 50 W Conectores RF: BNC hembra (opción N hembra bajo pedido especial) Especificaciones Técnicas Eléctricas Rango de frecuencia: 140-150 MHz Separación Tx-Rx: 4.6 a 6 MHz Potencia máxima: 50 W Aislamiento Tx-Rx: 70 dB (mín.) / 80 dB (típ.) Pérdida por inserción: 1.2 dB (típico) VSWR (máx.): 1.25:1 Impedancia: 50 Ω Mecánicas Tamaño de cavidad / Cantidad: 1' / 6 cavidades Dimensiones: 1.2' x 6' x 8.5' (30 x 152 x 216 mm) Peso: 5 lbs (2.3 kg) Acabado: Negro Material: Cobre plateado, teflón y aluminio Conectores: BNC hembra (opción N hembra bajo pedido especial)
Datos del producto
- Modelo
- 64316-1/MC(5A)
- ID de producto
- 209058
- Marca
- EMR CORPORATION
- Categoría
- Radiocomunicación
- Clave SAT
- 32121800 · Filtros de señales
- Medidas (alto × largo × ancho)
- 3 × 22 × 15 cm
- Peso
- 0.9 kg
