Descripción

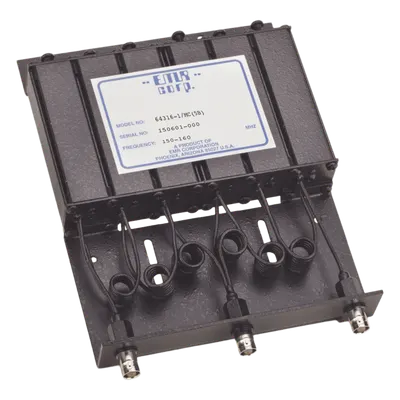

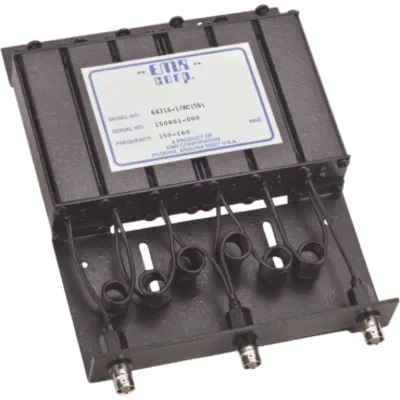

Duplexer compacto de rechazo de banda diseñado para sistemas de comunicación de dos vías en la banda de 150-160 MHz. Integra 6 cavidades con resonadores de cobre plateado y aislamientos de teflón, ofreciendo aislamiento Tx-Rx de 70 dB mínimo (80 dB típico) con separación de frecuencias de 4.6 a 6 MHz. Su construcción con blindaje de aluminio, cables semirrígidos de baja pérdida y diseño para montaje en rack lo hacen ideal para repetidores de radio y estaciones base que requieren rendimiento confiable en condiciones ambientales extremas. Aislamiento superior entre canales de transmisión y recepción Baja pérdida por inserción para máxima eficiencia de potencia Estabilidad térmica con mínimo corrimiento de frecuencia Conectores BNC hembra estándar (opcional N hembra) Eléctricas Frecuencia: 150-160 MHz Sep. Tx-Rx: 4.6-6 MHz Pérdida inserción: ≤1.2 dB Aislamiento: 70 dB min / 80 dB típ Impedancia: 50 Ω VSWR: ≤1.2:1 Potencia máx: 50 W Conectores: BNC hembra (opt. N hembra) Mecánicas Resonadores: cobre plateado Aislamientos: teflón Cables: semirrígidos baja pérdida Blindaje: cavidades aluminio Peso: 3.6 kg (8 lb) Dimensiones: 280 x 140 x 165 mm (11 x 5.5 x 6.5 in) Ambientales / Aplicaciones Temperatura: -40°C a +70°C Mínimo corrimiento por temperatura Aplicaciones: • Sistemas comunicación dos vías • Repetidores de radio • Estaciones base de radio
Datos del producto
- Modelo
- 64316-1/MC(5B)
- ID de producto
- 209087
- Marca
- EMR CORPORATION
- Categoría
- Radiocomunicación
- Clave SAT
- 32121800 · Filtros de señales
- Medidas (alto × largo × ancho)
- 3 × 22 × 15 cm
- Peso
- 0.9 kg
