Descripción

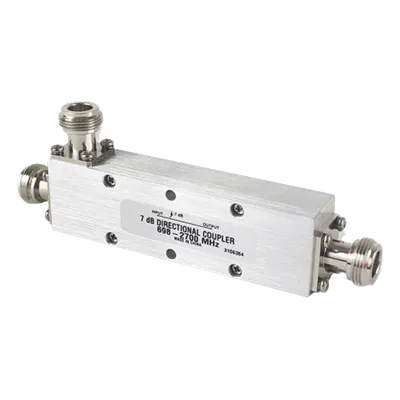

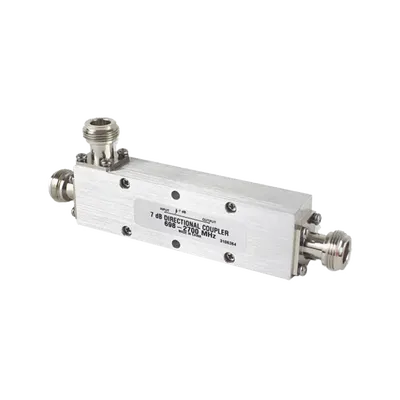

Acoplador direccional diseñado para aplicaciones en interiores que requieren monitoreo y distribución de señal RF en estaciones base inalámbricas, sistemas de cable con fugas y antenas multibanda. Opera en un rango de frecuencia de 694 a 2700 MHz con acoplamiento de 6 dB ±0.6, permitiendo extraer una fracción definida de la señal con mínimas reflexiones. Su construcción de microstrip de cuarto de onda multisección utiliza uniones de soldadura mínimas y dieléctrico de aire para reducir la pérdida por disipación y mejorar la confiabilidad a largo plazo. Soporta potencia promedio de 50 W e incluye conectores tipo N hembra con triple protección. Desempeño • Acoplamiento: 6 dB ±0.6 • Rango de frecuencia: 694 - 2700 MHz • Potencia promedio: 50 W • VSWR optimizado para mínimas reflexiones • Pérdidas de inserción minimizadas Físicas / Eléctricas • Tecnología: Microstrip de cuarto de onda multisección • Dieléctrico: Aire • Conectores: Tipo N hembra (triple protección) • Uniones de soldadura mínimas • Uso: Interiores Contenido del Paquete • Acoplador direccional CK56N
Datos del producto
- Modelo
- CK-56N
- ID de producto
- 212271
- Marca
- MICROLAB
- Categoría
- Radiocomunicación
- Clave SAT
- 32101500 · Conjuntos de circuitos y componentes de radiofrecuencia (RF)

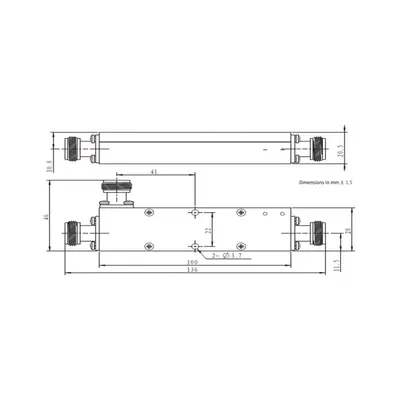

- Medidas (alto × largo × ancho)
- 4 × 23 × 9 cm
- Peso
- 0.1 kg
