Descripción

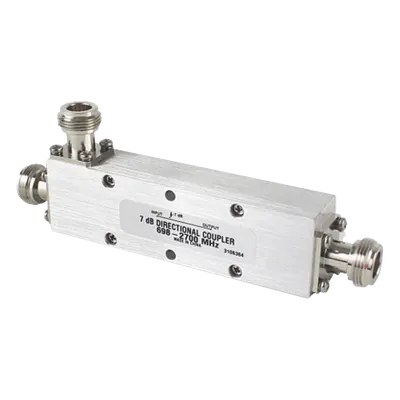

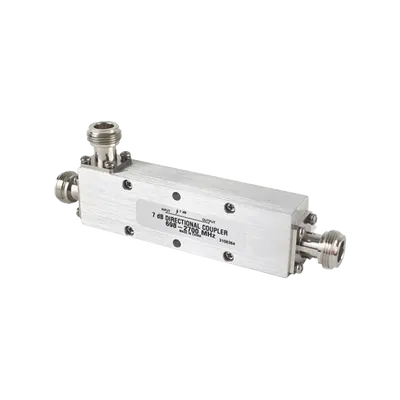

Los acopladores direccionales de la serie CK de MICROLAB emplean un diseño de microstrip de cuarto de onda multisección para aplicaciones en interiores, cubriendo todas las bandas inalámbricas de 694 a 2700 MHz. Estas unidades acoplan una fracción definida de señal con reflexiones y pérdidas mínimas, permitiendo su uso con antenas multibanda, sistemas de cable con fugas y estaciones base inalámbricas. Gracias a las uniones de soldadura mínimas y el dieléctrico de aire, la pérdida por disipación se ha reducido significativamente mejorando la confiabilidad operativa. Además, pueden funcionar como divisores desiguales o tappers, especificados por la relación de potencia entre sus salidas. Características principales Acoplamiento de 30dB con mínimas pérdidas de inserción Rango de frecuencia 694-2700 MHz para cobertura multibanda Potencia promedio de 50W para aplicaciones de alta demanda Conectores tipo N hembra para compatibilidad estándar RF Diseño con dieléctrico de aire que minimiza pérdidas por disipación Directividad mínima de 19dB para excelente separación de señales Arquitectura microstrip de cuarto de onda multisección Uniones de soldadura mínimas para mayor confiabilidad Operación como divisor desigual o tapper según requerimiento Especificaciones técnicas Acoplamiento 30 dB Rango de frecuencia 694 - 2700 MHz Potencia promedio 50 W Conectores Tipo N hembra Directividad mínima 19 dB Tecnología Microstrip cuarto de onda Dieléctrico Aire Aplicación Interiores Funciones adicionales Divisor desigual / Tapper Aplicaciones típicas Estaciones base inalámbricas Monitoreo de señal y mediciones de potencia en sistemas celulares y de telecomunicaciones. Antenas multibanda Distribución de señal en sistemas que operan en múltiples bandas de frecuencia simultáneamente. Sistemas de cable con fugas Aplicaciones en túneles, minas y edificios donde se requiere cobertura radiada controlada.
Datos del producto
- Modelo
- CK-59N
- ID de producto
- 212274
- Marca
- MICROLAB
- Categoría
- Radiocomunicación
- Clave SAT
- 32101500 · Conjuntos de circuitos y componentes de radiofrecuencia (RF)
- Peso
- 0.1 kg
