Descripción

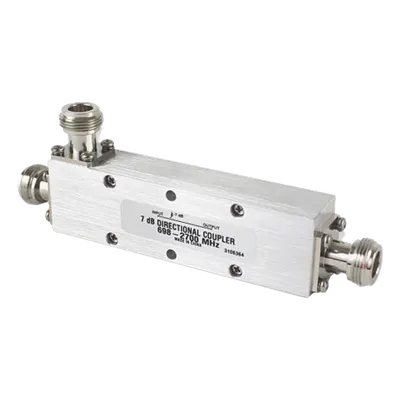

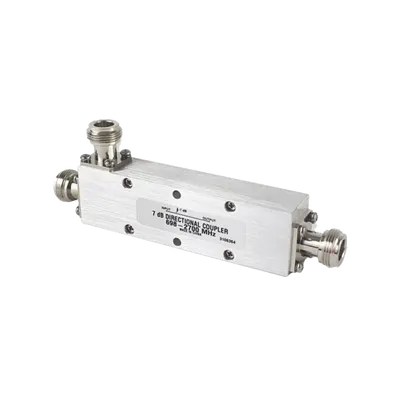

Los acopladores direccionales de esta serie emplean un diseño de microstrip de cuarto de onda multisección para aplicaciones en interiores, cubriendo todas las bandas inalámbricas de 694 a 2700 MHz. Las unidades acoplan una fracción definida de señal con reflexiones y pérdidas mínimas, permitiendo su uso con antenas multibanda, sistemas de cable con fugas y estaciones base inalámbricas. Gracias a uniones de soldadura reducidas y un dieléctrico de aire, la pérdida por disipación se minimiza significativamente mientras se mejora la confiabilidad a largo plazo. Estos dispositivos también funcionan como divisores desiguales o tappers, especificados por la relación de potencia entre sus salidas. Características principales Acoplamiento de 10 dB con precisión de ±0.8 dB Rango de frecuencia 694-2700 MHz (multibanda completa) Potencia promedio de 50 W con disipación mínima Directividad mínima de 19 dB Conectores tipo N hembra Diseño compacto optimizado para sistemas DAS Arquitectura microstrip de cuarto de onda multisección Dieléctrico de aire para mínima pérdida por disipación Uniones de soldadura reducidas para mayor confiabilidad Operación como divisor desigual o tapper Especificaciones técnicas RF y acoplamiento Acoplamiento: 10 dB Precisión de acoplamiento: ±0.8 dB Rango de frecuencia: 694 - 2700 MHz Directividad mínima: 19 dB Potencia y mecánico Potencia promedio: 50 W Disipación: Mínima Conectores: Tipo N hembra Tecnología: Microstrip cuarto de onda Aplicaciones Sistemas DAS (Distributed Antenna System) Antenas multibanda Sistemas de cable con fugas Estaciones base inalámbricas Nota de diseño La arquitectura de microstrip multisección con dieléctrico de aire permite que este acoplador funcione también como divisor desigual (tapper), donde la relación de potencia entre salidas define el comportamiento del sistema. Esta dualidad simplifica el inventario de componentes para despliegues de infraestructura RF.
Datos del producto
- Modelo
- CK-57N
- ID de producto
- 212272
- Marca
- MICROLAB
- Categoría
- Radiocomunicación
- Clave SAT
- 32101500 · Conjuntos de circuitos y componentes de radiofrecuencia (RF)
- Peso
- 0.1 kg
