Descripción

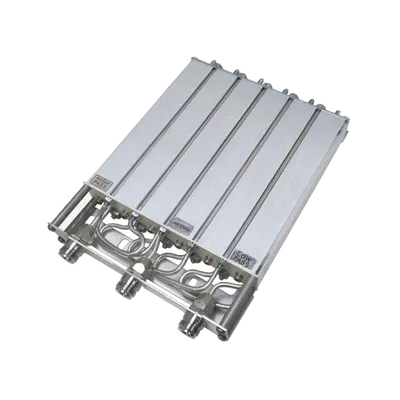

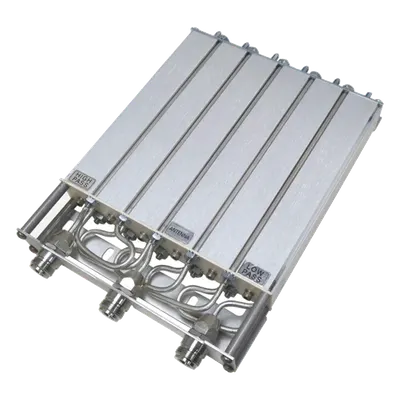

Duplexer móvil diseñado para operación en banda UHF de 440-480 MHz con arquitectura de 6 cavidades resonantes helicoidales compensadas térmicamente. Su configuración de 3 cavidades pasa-bajos más 3 pasa-altos permite separación de frecuencias de 5 a 10 MHz con aislamiento superior de 75 dB entre transmisión y recepción. La carcaza de aluminio extruido ofrece durabilidad estructural con peso reducido, ideal para instalaciones móviles donde el espacio y la masa crítica son determinantes. Rendimiento optimizado con VSWR máximo de 1.5:1 y pérdida de inserción de 1.4 dB para máxima eficiencia energética. Características principales Aislamiento bidireccional TX↔RX de 75 dB Resonadores helicoidales con compensación térmica integrada Carcaza de aluminio extruido: ligereza y resistencia mecánica Capacidad de potencia media máxima de 50 W VSWR ≤ 1.5:1 y pérdida de inserción ≤ 1.4 dB Conectores N hembra estandarizados Especificaciones técnicas Eléctricas Rango de frecuencia 440-480 MHz Número de cavidades 3 LP + 3 HP Separación de frecuencia 5-10 MHz VSWR (máx) 1.5:1 Pérdida de inserción (máx) 1.4 dB Impedancia 50 Ω Aislamiento TX↔RX 75 dB Potencia media (máx) 50 W Mecánicas Ancho 6.25 ft (159 mm) Profundidad 9 ft (229 mm) Altura 1.3 ft (33 mm) Peso 2.5 lbs (1.14 kg) Material Aluminio extruido Acabado Conversión química Conectores N hembra
Datos del producto
- Modelo
- MR356N-2
- ID de producto
- 211984
- Marca
- SINCLAIR
- Categoría
- Radiocomunicación
- Clave SAT
- 32121800 · Filtros de señales
- Medidas (alto × largo × ancho)
- 6 × 24 × 18 cm
- Peso
- 1.09 kg
