Descripción

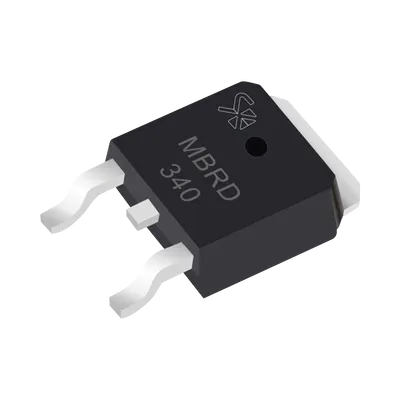

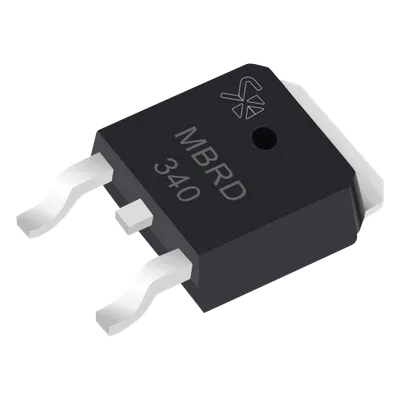

Diodo rectificador Schottky diseñado para aplicaciones de fuentes de alimentación conmutadas y rectificación de alta eficiencia. Integra configuración de ánodo dual en encapsulado DPAK para montaje superficial, permitiendo implementaciones compactas de rectificación dual. Ofrece caída de tensión directa ultrabaja de 0.6V a corriente nominal, minimizando pérdidas por conducción. Su arquitectura Schottky garantiza velocidad de conmutación superior, ideal para frecuencias elevadas en convertidores DC-DC y supresores de retroceso. Características Principales Baja caída de tensión directa: 0.6V (3A, +25°C) Voltaje inverso máximo (V R ): 40V Encapsulado DPAK para montaje SMD Configuración de ánodo dual integrada Conmutación rápida para aplicaciones de alta frecuencia Rango de temperatura de unión: -65°C a +175°C Especificaciones Técnicas Corriente y Potencia Corriente promedio rectificada: 3A (T C = +125°C) Corriente de pico repetitiva: 6A (onda cuadrada, 50% duty cycle) Corriente de sobrecarga no repetitiva: 75A (medio ciclo, 60Hz) Corriente inversa de pico (I RRM ): 1A (2μs, 1kHz) Tensiones Eléctricas Voltaje inverso pico máximo (V RRM ): 40V Tensión directa máxima (V F ): 0.6V (3A, +25°C) Tensión directa máxima (V F ): 0.625V (6A, +125°C) Corriente inversa máxima (I R ): 0.2mA (40V, +25°C) Mecánico y Térmico Encapsulado: DPAK (TO-252AA) Montaje: Superficial SMD Temperatura de unión (T J ): -65°C a +175°C Configuración: Ánodo dual
Datos del producto
- Modelo
- 863-MBRD340G
- ID de producto
- 190573
- Marca
- Syscom
- Categoría
- Radiocomunicación
- Clave SAT
- 32111500 · Diodos
- Medidas (alto × largo × ancho)
- 2 × 6 × 7 cm
- Peso
- 0.01 kg
