Descripción

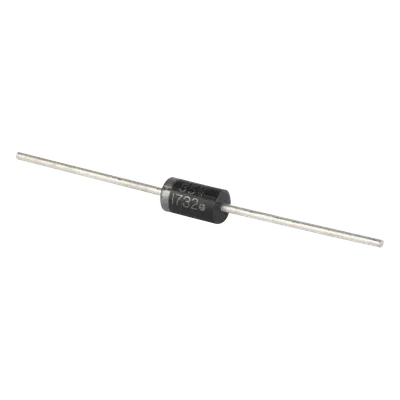

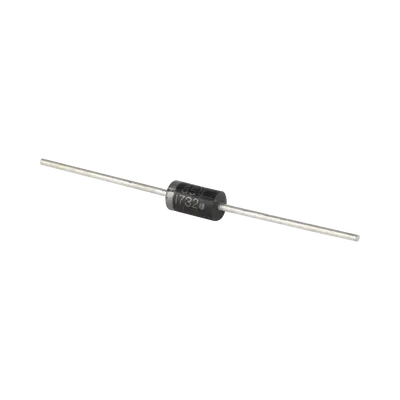

Diodo rectificador de recuperación rápida diseñado para aplicaciones de conmutación de alta frecuencia donde los tiempos de recuperación inversa críticos determinan el rendimiento del sistema. Su arquitectura de semiconductor optimizada permite transiciones de bloqueo ultrarrápidas de 100 nanosegundos típicos, minimizando pérdidas por conmutación en fuentes de alimentación conmutadas, inversores y circuitos de recorte. El encapsulado axial DO-201AD proporciona disipación térmica eficiente y montaje mecánico estable en ambientes industriales exigentes. Compatible con procesos de soldadura sin plomo y certificado para operación en rango térmico militar extendido. Características Principales Recuperación inversa ultrarrápida: 100 ns típico / 200 ns máximo Corriente promedio rectificada: 3.0 A Voltaje pico inverso repetitivo (VRRM): 400 V Corriente de pico no repetitiva (IFSM): 100 A Tensión directa típica: 1.04 V a corriente nominal Temperatura de unión operativa: -65°C a +125°C Encapsulado axial DO-201AD (Case 267-05) en epoxy moldeado Dispositivo libre de plomo (Pb-free) Especificaciones Técnicas Eléctricas — Rectificación Corriente promedio rectificada (IO): 3.0 A Voltaje pico inverso repetitivo (VRRM): 400 V Voltaje de bloqueo DC (VR): 400 V Voltaje RMS inverso (VR(RMS)): 280 V Eléctricas — Conmutación Tiempo recuperación inversa (trr): 100 ns típico / 200 ns máximo Tensión directa (VF) a 3.0 A: 1.04 V típico / 1.25 V máximo Corriente inversa (IR) a 25°C: 250 μA máximo Corriente pico no repetitiva (IFSM): 100 A Térmicas y Mecánicas Temperatura unión operativa (TJ): -65°C a +125°C Encapsulado: DO-201AD (Case 267-05) Material encapsulado: Epoxy moldeado Configuración: Axial, 2 terminales Peso: Aproximado según especificación de fabricante Cumplimiento Ambiental Composición: Libre de plomo (Pb-free) Directiva: Compatible RoHS
Datos del producto
- Modelo
- 863-MR854G
- ID de producto
- 190063
- Marca
- Syscom
- Categoría
- Radiocomunicación
- Clave SAT
- 32111500 · Diodos
- Peso
- 0.01 kg
