Descripción

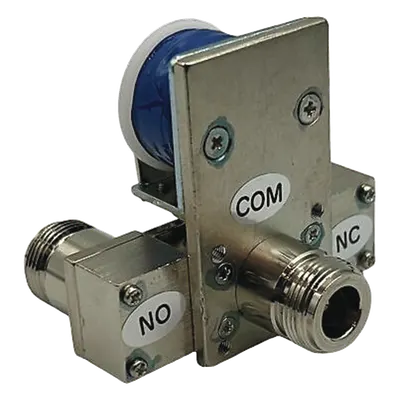

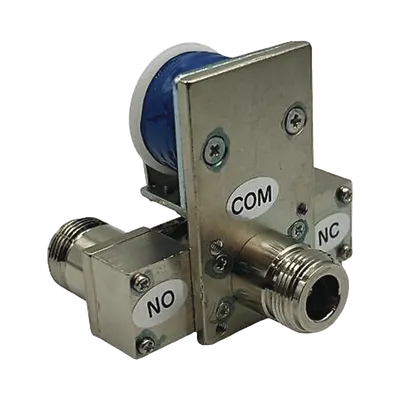

Relevador coaxial SPDT diseñado para conmutación RF en infraestructuras de telecomunicaciones profesionales. Opera con alimentación de 10-14 Vcc con consumo eficiente de 160 mA, soportando potencias de entrada de hasta 250 W a 1 GHz con impedancia característica de 50 ohm. Su arquitectura de contactos SPDT con tres conectores N hembra facilita la integración en sistemas de repetidores y equipos de radiofrecuencia sin adaptadores adicionales. El diseño garantiza aislamiento port-to-port de 46 dB mínimo y pérdida de inserción de apenas 0.20 dB, preservando la integridad de la señal en aplicaciones críticas. Características Principales Conmutación SPDT con 3 conectores N hembra para integración directa Rango de frecuencia hasta 2 GHz con impedancia 50 ohm Aislamiento mínimo de 46 dB y VSWR máximo de 1.05 a 1 GHz Tiempos de conmutación rápidos: 20 ms conexión / 15 ms desconexión Operación en temperaturas de -25°C a +50°C Vida útil mecánica de 1,000,000 operaciones Especificaciones Técnicas Eléctricas Alimentación 10-14 Vcc (12 Vcc nom.) Consumo 160 mA Tensión activación 10-14 Vcc Tensión liberación Mín. 3 Vcc Resistencia bobina 75 Ω ±10% @ 20°C Esperanza de vida 1,000,000 operaciones RF Rango frecuencia Hasta 2 GHz Impedancia 50 Ω Potencia entrada 250 W @ 1 GHz VSWR 1.05 máx. @ 1 GHz Aislamiento 46 dB mín. @ 1 GHz Pérdida inserción 0.20 dB máx. @ 1 GHz Mecánicas Arreglo contactos SPDT Conectores 3x N hembra Temperatura operación -25°C a +50°C Elevación temp. máx. 20°C Peso Aprox. 230 g Montaje 4 tornillos Conmutación Tiempo conexión 20 ms máx. Tiempo desconexión 15 ms máx. Aplicaciones Típicas Conmutación en repetidores de RF, sistemas de comunicaciones móviles, infraestructura de broadcast, equipos de prueba y medición, y arquitecturas de redundancia de antena en estaciones base.
Datos del producto
- Modelo
- CX-520D
- ID de producto
- 208225
- Marca
- Syscom
- Categoría
- Radiocomunicación
- Clave SAT
- 32101500 · Conjuntos de circuitos y componentes de radiofrecuencia (RF)
- Medidas (alto × largo × ancho)
- 3 × 9 × 6 cm
- Peso
- 0.23 kg
