Descripción

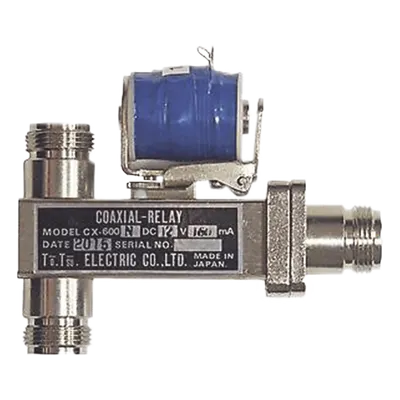

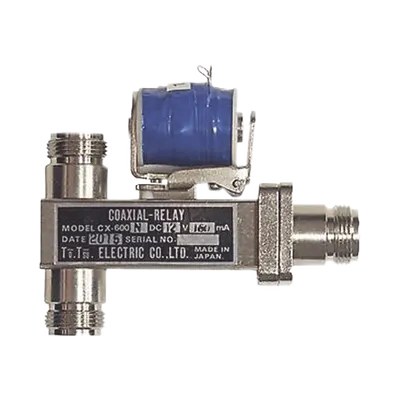

Relevador coaxial SPDT diseñado para aplicaciones de conmutación RF en repetidores, estaciones base y sistemas de comunicación profesional. Opera con alimentación de 10-14 Vcc utilizando 12 Vcc como valor nominal, con un consumo de 160 mA. Soporta potencias de entrada de hasta 500 W a 1 GHz y frecuencias máximas de 2 GHz, manteniendo un VSWR entre 1.03 y 1.25 según el rango operativo. Su construcción robusta garantiza aislamiento de 23 a 60 dB y pérdidas de inserción mínimas de 0.07 a 0.23 dB, preservando la integridad de la señal en entornos críticos. Características Principales Conmutación SPDT para repetidores y bases de radio Alimentación flexible 10-14 Vcc con 12 Vcc nominal Operación hasta 2 GHz con VSWR de 1.03 a 1.25 Aislamiento de 23 a 60 dB según rango de frecuencia Pérdida de inserción ultrabaja de 0.07 a 0.23 dB Vida útil de 1,000,000 operaciones mecánicas Especificaciones Técnicas Generales Arreglo de contactos SPDT Impedancia 50 Ω Conectores 3 × N hembra Peso 230 g Temperatura de operación -25°C a +50°C Eléctricas Alimentación 10-14 Vcc (12 Vcc nom.) Consumo 160 mA @ 12 Vcc Frecuencia máxima 2 GHz Potencia entrada RF 500 W @ 1 GHz VSWR 1.03 - 1.25 Aislamiento 23 - 60 dB Pérdida de inserción 0.07 - 0.23 dB Resistencia de bobina 88 Ω ±10% @ 20°C Mecánicas Tiempo de conexión 20 ms (máx.) Tiempo de desconexión 15 ms (máx.) Esperanza de vida 1,000,000 operaciones Fijación Dos tornillos Conexión de cable 3 conectores N hembra Rango de Frecuencia / VSWR 50 MHz VSWR 1.03 150 MHz VSWR 1.03
Datos del producto
- Modelo
- CX-600N
- ID de producto
- 14289
- Marca
- Syscom
- Categoría
- Radiocomunicación
- Clave SAT
- 32101500 · Conjuntos de circuitos y componentes de radiofrecuencia (RF)
- Medidas (alto × largo × ancho)
- 3 × 9 × 6 cm
- Peso
- 0.23 kg
