Descripción

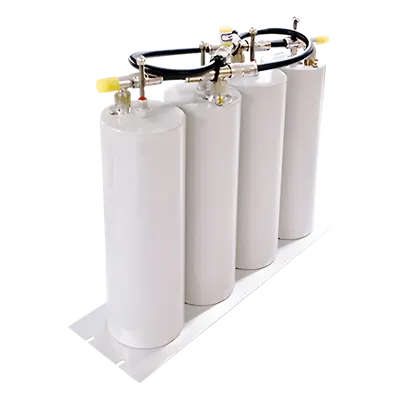

Duplexer pasa banda-rechazo de banda diseñado para operar en el rango de 370-430 MHz con alta selectividad gracias a su configuración de 4 cavidades de 4 pulgadas de diámetro. Utiliza 2 cavidades TPR-3504 en las trayectorias de transmisión y recepción para ofrecer protección máxima TX a RX en ambientes con severa congestión de RF. Su diseño optimizado garantiza característica de paso de banda con mínima pérdida de inserción, empleando cable RG-214 de especificación militar para las interconexiones internas y materiales de alta durabilidad que aseguran rendimiento consistente en condiciones exigentes. Características Principales Aislamiento TX-RX de 75 dB @ 5 MHz y 60 dB @ 3 MHz 4 cavidades de 4' de diámetro para alta selectividad Pérdida de inserción máxima de 1.0 dB Potencia de entrada máxima de 250 W Conectores N hembra para integración estándar VSWR máximo de 1.5:1 Sintonizadores plateados y contactores de cobre berilio Mecanismo de bloqueo positivo para ajuste en campo Cable RG-214 mil-spec para interconexiones Protección contra desensibilización de 90 dB Especificaciones Técnicas Eléctricas Banda de frecuencia: 370-430 MHz Separación TX-RX (mín.): 3 MHz Potencia de entrada (máx.): 250 W Pérdida de inserción (TX y RX a antena): 1.0 dB Aislamiento TX a RX (mín.): 75 dB @ 5 MHz / 60 dB @ 3 MHz VSWR (máx.): 1.5:1 Protección contra desensibilización: 90 dB Supresión de banda: Incluida Mecánicas y Físicas Cavidades: 4 (4' diámetro) Dimensiones: 13.3 x 48 x 30.5 cm (0.44 x 1.57 x 1 ft) Conectores: N hembra Interconexiones: Cable RG-214 mil-spec Sintonizadores: Plateados Contactores: Cobre berilio Ajuste en campo: Mecanismo de bloqueo positivo
Datos del producto
- Modelo
- TPRD-3844
- ID de producto
- 33339
- Marca
- TELEWAVE INC
- Categoría
- Radiocomunicación
- Clave SAT
- 32121800 · Filtros de señales
- Medidas (alto × largo × ancho)
- 13 × 31 × 48 cm
- Peso
- 8.2 kg
