Descripción

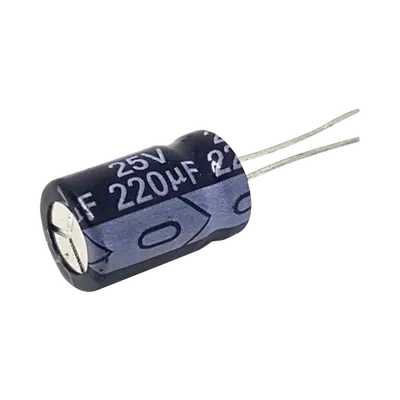

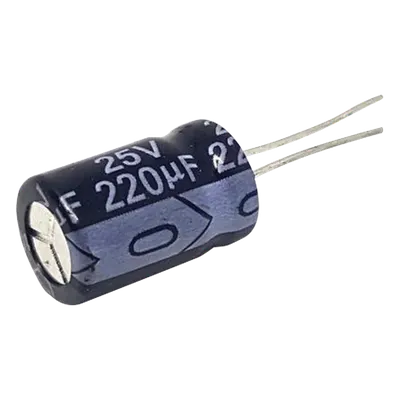

Capacitor electrolítico de aluminio con configuración radial para montaje through-hole en circuitos impresos. Diseñado para aplicaciones de filtrado, acoplamiento y desacoplamiento en fuentes de alimentación y etapas de amplificación. Construcción de aluminio electrolítico con sellado hermético que garantiza estabilidad de parámetros eléctricos durante su vida útil nominal. Compatible con operación en ambientes de alta temperatura gracias a su especificación de 105 °C máxima. Dimensiones reducidas de 8 mm de diámetro por 11 mm de longitud permiten integración en diseños con restricciones de espacio. Características Generales • Capacitancia: 220 µF ±20% (a 120 Hz, 20 °C) • Tensión nominal: 25 Vdc • Rango de temperatura: -40 °C a +105 °C • Diseño radial con pitch de 3.5 mm • Construcción de aluminio electrolítico • Vida útil: 2000 horas a 105 °C • Factor de disipación tanδ: 0.16 (a 120 Hz, 20 °C) Desempeño Eléctrico Capacitancia: 220 µF ±20% Frecuencia de prueba: 120 Hz Temperatura de prueba: 20 °C Factor de disipación (tanδ): 0.16 Corriente de fuga: I = 0.01CV o 3 µA (mayor) Impedancia baja temperatura: Z(-25 °C)/Z(+20 °C) = 2:1 Corriente de rizo: 235 mA (105 °C, 120 Hz) Resistencia interna (ESR): 0.16 Ω·µF Especificaciones Físicas Diámetro: 8 mm Longitud: 11 mm Pitch: 3.5 mm Diámetro de terminales: 0.6 mm Contenido del Paquete • Capacitor electrolítico radial 220 µF / 25 Vdc Especificaciones sujetas a variación según lote de fabricación. Consultar hoja de datos para confirmar parámetros exactos.
Datos del producto
- Modelo
- 0220M0025V
- ID de producto
- 70414
- Marca
- Syscom
- Categoría
- Radiocomunicación
- Clave SAT
- 32121505 · Capacitor fijo de aluminio electrolítico
- Medidas (alto × largo × ancho)
- 1 × 1 × 1 cm
- Peso
- 0.01 kg
