¿Qué es?

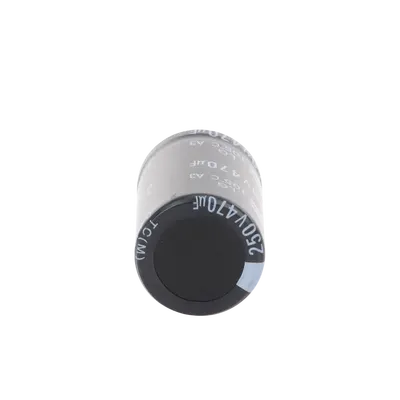

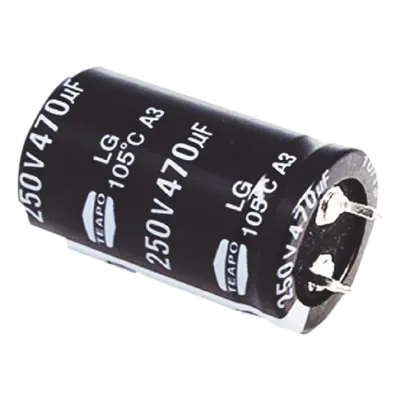

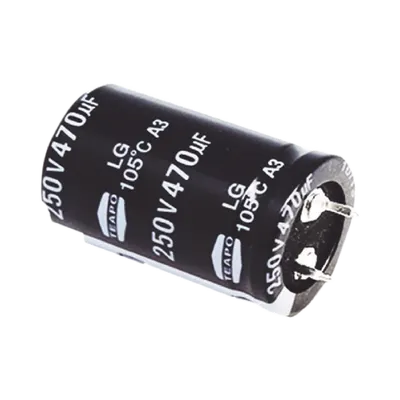

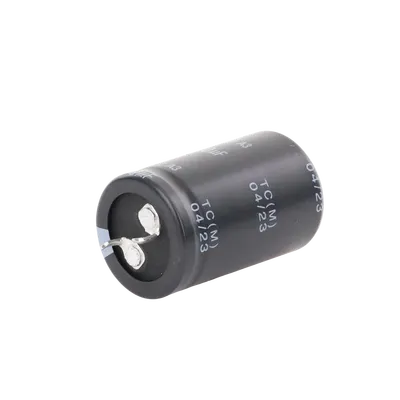

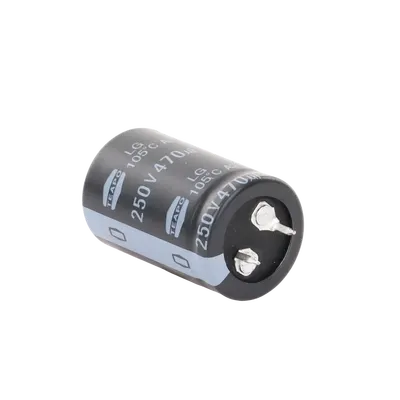

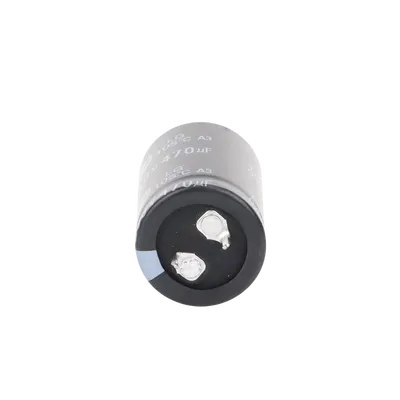

El CE470/250V es un capacitor electrolítico de aluminio con montaje radial, una capacidad de 470 µF y tensión nominal de 250 VDC. Su tolerancia de capacidad es de ±20% y sus dimensiones son de 25 mm de diámetro por 40 mm de longitud, aproximadamente. Opera en un rango de temperatura de -40 °C a +105 °C. Entre sus datos eléctricos se incluyen una resistencia serie equivalente de 250 mΩ a 100 Hz y una corriente de rizado de hasta 8 A a 20 kHz, bajo las condiciones indicadas para cada medición.
¿Para qué sirve?
Se utiliza en circuitos de potencia para filtrado, acoplamiento y desacoplamiento. Puede integrarse en fuentes de alimentación conmutadas, inversores y sistemas de conversión de energía, siempre que sus valores eléctricos y dimensiones sean adecuados para el diseño.
¿Cómo se compara?
Frente a capacitores con menor capacidad o tensión nominal, este modelo ofrece 470 µF y 250 VDC en formato radial. Su corriente de rizado especificada a 20 kHz puede ser relevante al seleccionar componentes para circuitos de alta frecuencia; conviene comparar también las condiciones de operación y el espacio disponible.
Preguntas frecuentes
¿Qué capacidad y tensión nominal tiene?
Tiene una capacidad de 470 µF ±20% y una tensión nominal de 250 VDC.
¿Cuáles son sus dimensiones?
Mide aproximadamente 25 mm de diámetro y 40 mm de longitud.
¿En qué aplicaciones puede utilizarse?
Puede emplearse para filtrado, acoplamiento y desacoplamiento en circuitos de potencia, como fuentes conmutadas, inversores y sistemas de conversión de energía.
¿Qué rango de temperatura de operación tiene?
El rango indicado es de -40 °C a +105 °C.
Datos del producto
- Modelo
- CE470/250V
- ID de producto
- 90184
- Marca
- Syscom
- Categoría
- Radiocomunicación
- Clave SAT
- 32121505 · Capacitor fijo de aluminio electrolítico
- Medidas (alto × largo × ancho)
- 3 × 4 × 3 cm
- Peso
- 0.05 kg
