Descripción

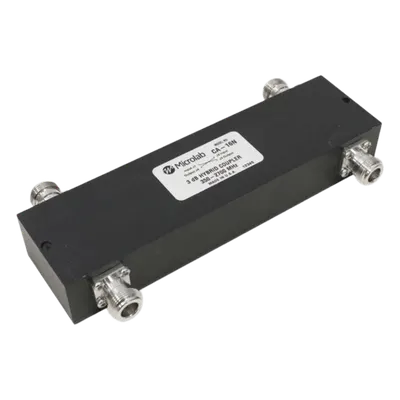

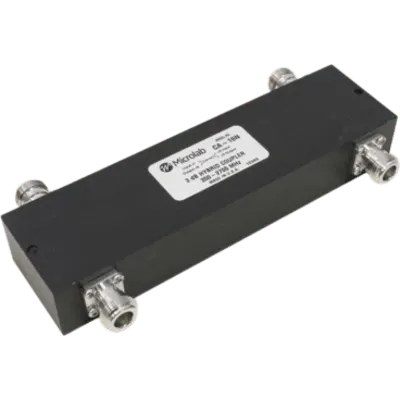

Los acopladores híbridos 2x2 están diseñados para satisfacer las necesidades especializadas del mercado inalámbrico profesional. Se utilizan principalmente para combinar dos operadores inalámbricos en una misma banda operativa en un solo cable de distribución o alimentación de antena, lo que optimiza la infraestructura de red. Esta configuración requiere la terminación de un puerto de salida en 50 Ω, resultando en una pérdida de 3 dB en cada señal. Para aplicaciones en edificios que requieren dos alimentaciones similares, ambas salidas pueden utilizarse simultáneamente eliminando la necesidad de terminación y la pérdida asociada de 3 dB. La serie ha sido diseñada específicamente para sistemas que requieren combinación de señales en todas las bandas inalámbricas desde 350 MHz hasta 2700 MHz. Características principales Rango de frecuencia multibanda: 350-2700 MHz Aislamiento entre puertos: hasta 23 dB PIM (Passive Intermodulation): -161 dBc (extremadamente bajo) Potencia máxima por entrada: 200W Conectores tipo 4.3-10 con grado de protección IP65 VSWR: 1.20:1 en todas las bandas de operación Especificaciones técnicas Configuración RF Tipo: Acoplador híbrido 2x2 Rango de frecuencia: 350 - 2700 MHz Aislamiento: Hasta 23 dB VSWR: 1.20:1 (todas las bandas) Pérdida de inserción: 3 dB (configuración estándar) Potencia y PIM Potencia por entrada: 200 W PIM: -161 dBc Impedancia de terminación: 50 Ω Nivel PIM: Extremadamente bajo Mecánico y ambiental Tipo de conectores: 4.3-10 Protección: IP65 Aplicaciones: Exteriores / Intemperie Uso recomendado: Infraestructura inalámbrica Nota de aplicación Para terminaciones de bajo PIM compatibles con este acoplador híbrido, consulte la serie TK-20. La serie CA-16 está optimizada para sistemas que requieren combinación de señales en el espectro completo de bandas inalámbricas desde 350 MHz hasta 2700 MHz, incluyendo aplicaciones de operadores múltiples y distribución en edificios.
Datos del producto
- Modelo
- CA-16N
- ID de producto
- 212277
- Marca
- MICROLAB
- Categoría
- Radiocomunicación
- Clave SAT
- 32101500 · Conjuntos de circuitos y componentes de radiofrecuencia (RF)
- Peso
- 0.1 kg
