Descripción

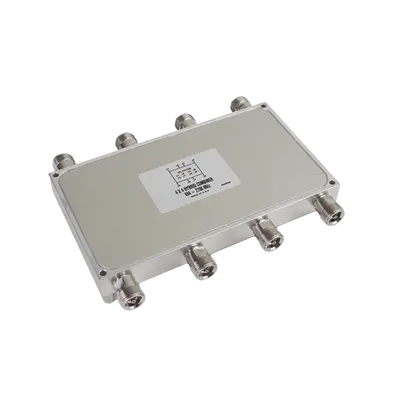

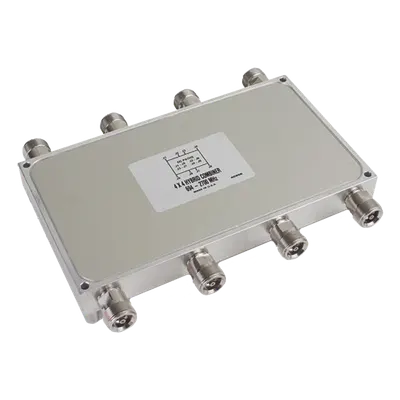

Combinador Híbrido 4x4 para Infraestructura Inalámbrica El combinador híbrido 4x4 constituye una matriz de acopladores híbridos que distribuye por igual las señales aplicadas en cualquiera de las cuatro entradas entre las cuatro salidas disponibles. Esta arquitectura permite la combinación de múltiples señales en la misma banda inalámbrica hacia un cable de alimentación común, resultando ideal para sistemas de antena distribuida (DAS) en entornos de host neutral como edificios corporativos, centros comerciales y complejos hospitalarios. Los puertos de salida no utilizados requieren terminación externa en 50 Ω con rendimiento PIM adecuado para mantener la integridad del sistema. Cabe destacar que la relación de fase entre las salidas no es consistente en este modelo, por lo que debe considerarse en el diseño del sistema. Características Principales Matriz de acopladores híbridos 4x4 con división equitativa de potencia Banda de operación: 694-2700 MHz (compatible con 4G/5G sub-6 GHz) Potencia de entrada media: 150 W por puerto Aislamiento de hasta 23 dB en bandas críticas optimizado PIM (Intermodulación Pasiva) extremadamente bajo: -161 dBc Clasificación IP64 para protección contra polvo y proyección de agua Conectores 4.3-10 de alta durabilidad para instalaciones exigentes Terminación externa requerida: 50 Ω en puertos no utilizados Especificaciones Técnicas Configuración 4x4 (4 entradas / 4 salidas) Banda de Frecuencia 694 - 2700 MHz Potencia por Puerto 150 W (media) Aislamiento Hasta 23 dB (bandas críticas) PIM (Intermodulación Pasiva) -161 dBc Protección Ambiental IP64 (polvo y agua) Conectores 4.3-10 (alta durabilidad) Terminación Requerida 50 Ω (puertos no utilizados) Relación de Fase No consistente entre salidas Nota de implementación: Este combinador híbrido ha sido diseñado con especial atención en maximizar el aislamiento en las bandas inalámbricas operativas y minimizar la intermodulación pasiva, resultando crítico para mantener la calidad de servicio en despliegues DAS de alta densidad de portadoras. La terminación adecuada de puertos no utilizados con cargas 50 Ω de bajo PIM es esencial para garantizar el rendimiento especificado del sistema completo.
Datos del producto
- Modelo
- CM-88E
- ID de producto
- 212281
- Marca
- MICROLAB
- Categoría
- Radiocomunicación
- Clave SAT
- 32101500 · Conjuntos de circuitos y componentes de radiofrecuencia (RF)
- Peso
- 0.1 kg
