Descripción

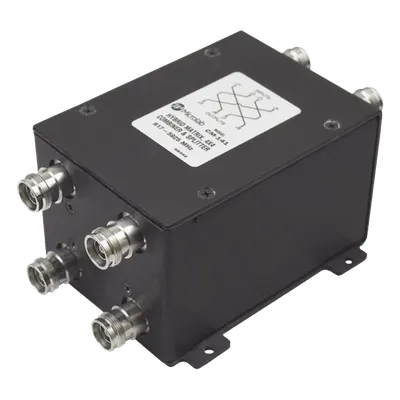

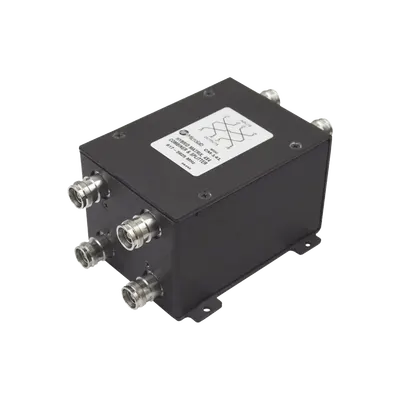

El combinador híbrido 4x4 ha sido diseñado específicamente para implementaciones 5G de banda ancha, cubriendo un espectro ultra amplio de 617 a 5925 MHz en un formato compacto que facilita su ocultamiento en despliegues urbanos. Este dispositivo permite combinar hasta cuatro operadores inalámbricos dentro de la banda operativa, utilizando múltiples alimentaciones de antena o cables de distribución. Los puertos de entrada y salida no utilizados deben terminarse con cargas de PIM bajas para garantizar el rendimiento óptimo del sistema. Los conectores de entrada y salida se han agrupado separadamente para una conexión conveniente, con cada conector espaciado para facilitar el acceso en instalaciones densas. Características principales Banda ultraancha 617-5925 MHz optimizada para redes 5G small cell PIM garantizado de -161 dBc para mantener la integridad de la señal VSWR y aislamiento optimizados para máximo rendimiento Potencia continua de 100W por entrada hasta 2.6 GHz Conectores 4.3-10 con protección IP67 resistentes a intemperie Diseño compacto y liviano de 2.3 kg (5.1 lb) para instalación discreta Especificaciones técnicas Configuración 4x4 (4 entradas / 4 salidas) Rango de frecuencia 617 - 5925 MHz Potencia máxima 100W continua por entrada (hasta 2.6 GHz) Intermodulación pasiva (PIM) -161 dBc garantizado Conectores 4.3-10, IP67 Peso 2.3 kg (5.1 lb) Aplicación principal 5G small cell, combinación de operadores Protección ambiental IP67 (resistente a intemperie) Nota de instalación: Los puertos de entrada y salida no utilizados deben terminarse con cargas de PIM bajas para garantizar el rendimiento óptimo del sistema y evitar degradación de las mediciones de intermodulación pasiva.
Datos del producto
- Modelo
- CM-141E
- ID de producto
- 212278
- Marca
- MICROLAB
- Categoría
- Radiocomunicación
- Clave SAT
- 32101500 · Conjuntos de circuitos y componentes de radiofrecuencia (RF)
- Peso
- 0.1 kg
