Descripción

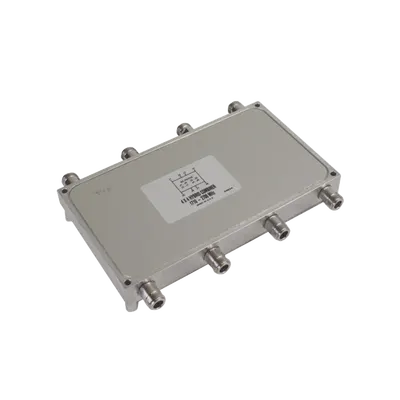

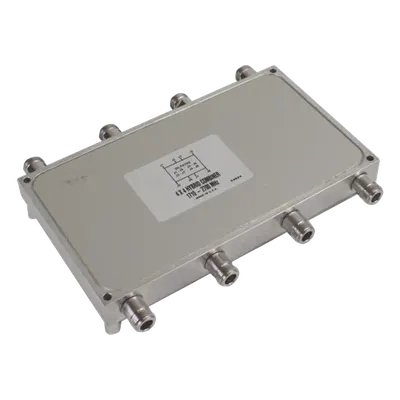

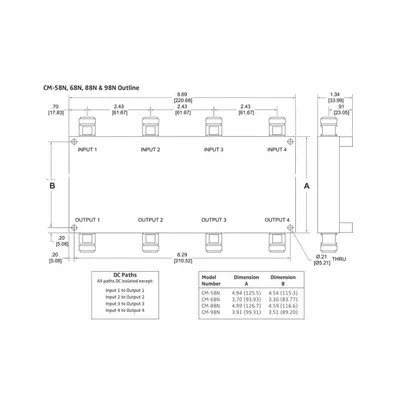

El combinador híbrido 4×4 constituye una matriz de cuatro acopladores híbridos de 3 dB configurados para dividir por igual las señales aplicadas a cualquiera de las cuatro entradas entre las cuatro salidas disponibles. Esta arquitectura permite la combinación simple de múltiples señales en la misma banda inalámbrica hacia un cable alimentador común, resultando ideal para sistemas de antena distribuida en edificios neutrales. Asimismo, posibilita la combinación desacoplada de cuatro señales de transmisor o receptor distribuidas equitativamente a cuatro antenas. Los puertos no utilizados requieren terminación externa en 50Ω con rendimiento PIM adecuado. La relación de fase de las salidas no es consistente en estos modelos, habiéndose optimizado especialmente para maximizar el aislamiento en bandas críticas. Características principales Matriz híbrida 4×4 con acopladores de 3 dB Rango de frecuencia ultrancho: 694-2700 MHz Aislamiento entre puertos de hasta 30 dB PIM extremadamente bajo: -161 dBc Potencia nominal: 150 W por entrada Conectores tipo N industriales Clasificación de protección IP64 Terminación requerida: 50Ω en puertos no utilizados Especificaciones técnicas Configuración 4×4 híbrido Rango de frecuencia 694 - 2700 MHz Potencia por entrada 150 W Aislamiento Hasta 30 dB Nivel PIM -161 dBc Conectores Tipo N (industriales) Grado de protección IP64 Terminación puertos libres 50Ω externa (requerida) Acopladores internos 4× híbridos 3 dB Relación de fase No consistente entre salidas Notas de implementación Este combinador requiere terminación pasiva en 50Ω en todos los puertos no utilizados para garantizar el rendimiento PIM especificado. La arquitectura híbrida 4×4 está optimizada para aplicaciones de distribución de antenas en interiores (DAS) y sistemas de combinación de transmisores múltiples. No es adecuado para aplicaciones que requieran coherencia de fase entre las salidas.
Datos del producto
- Modelo
- CM-88N
- ID de producto
- 212282
- Marca
- MICROLAB
- Categoría
- Radiocomunicación
- Clave SAT
- 32101500 · Conjuntos de circuitos y componentes de radiofrecuencia (RF)
- Peso
- 0.1 kg
