Descripción

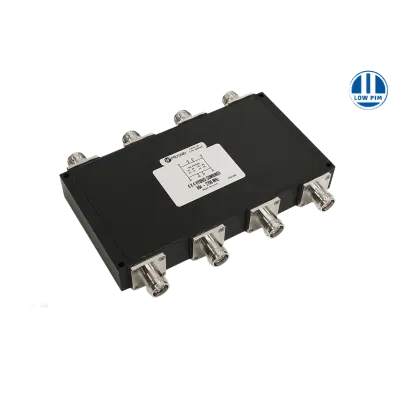

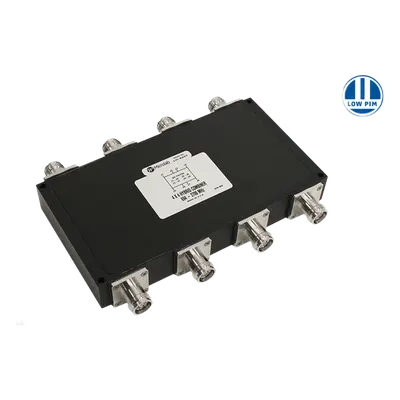

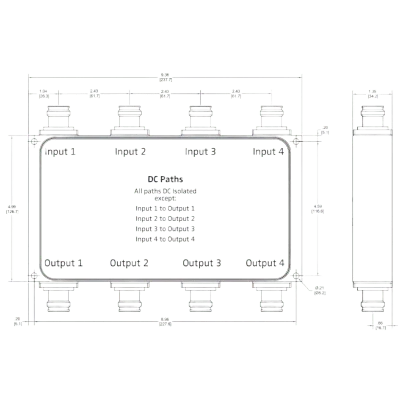

Microlab modelo: CM-88KE La serie CM-88K de Microlab es una matriz híbrida 4x4 de acopladores direccionales diseñada para combinar o dividir señales de RF en aplicaciones inalámbricas de banda ancha. Opera en el rango de frecuencias de 617 a 2700 MHz, cubriendo las principales bandas celulares y de comunicaciones inalámbricas, con un acoplamiento nominal de 6 dB que varía según la sub-banda de operación. Cada uno de los cuatro puertos de entrada soporta una potencia promedio de 150 W y picos de hasta 3 kW, con un aislamiento típico de 23 dB entre puertos y una pérdida de retorno superior a 18 dB. El diseño garantiza un rendimiento de intermodulación pasiva (PIM) excepcionalmente bajo de -161 dBc (-118 dBm), probado con dos tonos de +43 dBm, lo que lo hace idóneo para sistemas DAS e infraestructura inalámbrica compartida. Diseñado para soportar las condiciones más exigentes. Certificación IP68 contra polvo y agua, y resistencia a la corrosión validada mediante pruebas aceleradas de niebla salina bajo ASTM-B117 — el estándar de la industria para ambientes marinos y costeros. Con conectores Triplate disponibles en versiones 4.3-10 (CM-88KE) y 7/16 DIN (CM-88KD). Es importante notar que la relación de fase de las salidas en este modelo no es consistente, y todos los puertos no utilizados deben terminarse externamente con cargas de 50 Ω con rendimiento PIM adecuado y pérdida de retorno superior a 32 dB. Características Generales Tipo: Matriz de acopladores híbridos 4x4 (Combinador y Divisor) Impedancia: 50 Ω nominal Conectores: Triplate — 4.3-10 (CM-88KE) Acabado: Anodizado negro DC Paths: Todos los caminos DC aislados excepto: Input 1 a Output 1, Input 2 a Output 2, Input 3 a Output 3, Input 4 a Output 4 RoHS: Cumplimiento RoHS Aplicaciones: Combinación de múltiples señales en la misma banda inalámbrica hacia un feeder común; sistemas DAS e infraestructura inalámbrica compartida Nota: La relación de fase de las salidas no es consistente. Para aplicaciones ultra-wideband, consultar modelo CM-141E Desempeño RF Rango de Frecuencia: 617 – 2700 MHz Acoplamiento 617-694 MHz: 6.0 ± 2.5 dB Acoplamiento 694-800 MHz: 6.0 ± 1.8 dB Acoplamiento 800-2600 MHz: 6.2 ± 1.2 dB Acoplamiento 2600-2700 MHz: 6.4 ± 1.4 dB Aislamiento (típico): 23 dB Aislamiento (mínimo): 20 dB Pérdida de Retorno: >18 dB PIM: -161 dBc (-118 dBm) mínimo (prueba con 2 tonos de +43 dBm) Potencia Promedio: 150 W por entrada Potencia Pico: 3 kW *Todos los puertos no utilizados deben terminarse con cargas que tengan pérdida de retorno >32 dB Físicas y Ambientales Dimensiones (aprox.): 9.36 x 4.99 x 2.43 in (237.7 x 126.7 x 61.7 mm) Peso Nominal: 8.8 lbs (4.0 kg) Temperatura de Operación: -40 a +55 °C Protección Ambiental: IP68 Resistencia a Niebla Salina: ASTM-B117 Acabado de Carcasa: Anodizado negro Conectores: Triplate (4.3-10 en CM-88KE) Orificios de Montaje: Ø0.21 in (Ø5.2 mm) Información del Producto Modelo 4.3-10: CM-88KE Fabricante: Microlab, A Wireless Telecom Group Company Revisión: C (24JUL2020) Requisito de Cargas Externas: Los puertos de salida no utilizados deben terminarse externamente con cargas de 50 Ω con rendimiento PIM adecuado Nota de Fase: La relación de fase de las salidas en este modelo no es consistente Referencia Ultra-Wideband: Para aplicaciones de banda ultra ancha, consultar modelo CM-141E
Datos del producto
- Modelo
- CM-88KE
- ID de producto
- 254855
- Marca
- MICROLAB
- Categoría
- Radiocomunicación
- Clave SAT
- 32101500 · Conjuntos de circuitos y componentes de radiofrecuencia (RF)
- Medidas (alto × largo × ancho)
- 3 × 24 × 13 cm
- Peso
- 4 kg
