Descripción

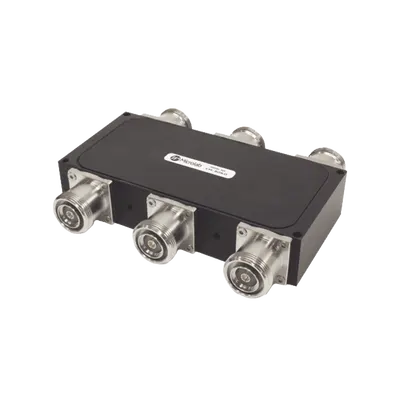

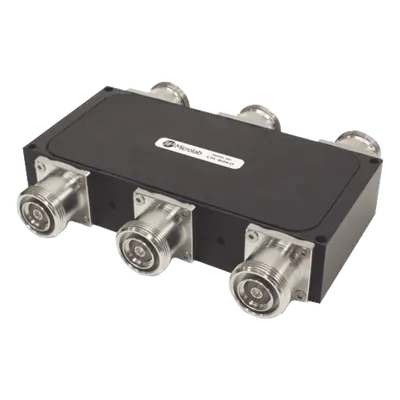

Este combinador híbrido 3×3 constituye una red fundamental para integrar hasta tres señales de entrada en aplicaciones DAS (Distributed Antenna System). Las tres salidas simultáneas permiten alimentar diferentes tramos de cableado, logrando una combinación esencialmente sin pérdidas que optimiza la distribución de señal en infraestructuras de cobertura interior neutral host. Todos los puertos no utilizados requieren terminación de 50 Ω con potencia nominal adecuada. Diseñado específicamente para despliegues en entornos exteriores adversos, este equipo soporta condiciones de salinidad, niebla y exposición prolongada a la intemperie. Características principales Arquitectura 3×3: conecta 3 entradas a 3 salidas de forma simultánea Rango de frecuencia: 617–2700 MHz, cubriendo bandas celulares principales Aislamiento de hasta 25 dB con bajo VSWR para máxima eficiencia Potencia continua promedio: 150 W por entrada PIM (Passive Intermodulation) especificado: -161 dBc Conectores 4.3-10 con certificación IP68 para resistencia a intemperie Calificado para operación en exteriores con sal/niebla Bloque de construcción esencial en cajas de combinación DAS neutral host Especificaciones técnicas Configuración 3×3 (3 entradas / 3 salidas) Rango de frecuencia 617–2700 MHz Potencia por entrada 150 W continuo promedio Aislamiento Hasta 25 dB PIM -161 dBc VSWR Bajo (especificado) Conectores 4.3-10 Grado de protección IP68 Entorno de operación Exterior, sal/niebla Terminación requerida 50 Ω en puertos no utilizados Nota de instalación: Todos los puertos no utilizados deben terminarse con carga de 50 Ω con potencia nominal adecuada para garantizar el rendimiento especificado y evitar daños en el equipo.
Datos del producto
- Modelo
- CM-80KE
- ID de producto
- 212279
- Marca
- MICROLAB
- Categoría
- Radiocomunicación
- Clave SAT
- 32101500 · Conjuntos de circuitos y componentes de radiofrecuencia (RF)
- Peso
- 0.1 kg
