Descripción

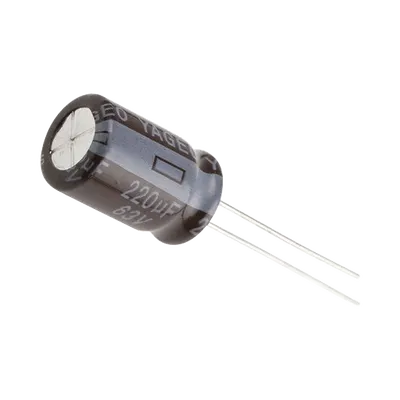

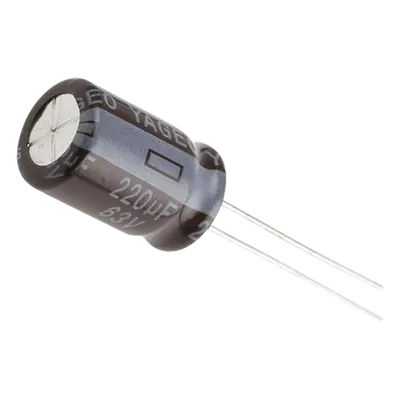

Capacitor electrolítico de aluminio con encapsulado radial diseñado para aplicaciones industriales que demandan alta fiabilidad en condiciones térmicas severas. Su capacitancia de 220 µF y tensión nominal de 63 Vcc lo posicionan como componente de filtrado y acoplamiento en fuentes de alimentación conmutadas y equipos de control industrial. La construcción con electrolito de alta estabilidad garantiza mantenimiento de parámetros eléctricos dentro de tolerancia ±20% durante toda la vida útil operativa. El formato cilíndrico compacto de 10 mm de diámetro por 15 mm de longitud facilita la densidad de componentes en diseños con restricciones de espacio en tarjeta de circuito impreso. Características Generales Capacitancia nominal: 220 µF Tensión nominal: 63 Vcc Tolerancia: ±20% (a 120 Hz, 20 °C) Temperatura de operación: -40 °C a +105 °C Factor de disipación (tanδ): 0.18 (a 120 Hz, 20 °C) Resistencia de aislamiento: 100 MΩ·µF mín. Corriente de fuga: máx. 0.01CV o 3 µA (lo que sea mayor) Configuración radial para montaje through-hole Desempeño Eléctrico Capacitancia nominal: 220 µF Tensión nominal: 63 Vcc Tolerancia: ±20% (a 120 Hz, 20 °C) Factor de disipación (tanδ): 0.18 (a 120 Hz, 20 °C) Resistencia de aislamiento: 100 MΩ·µF mín. Corriente de fuga: máx. 0.01CV o 3 µA (lo que sea mayor) Especificaciones Físicas Diámetro (D): 10 mm Longitud (L): 15 mm Pitch (P): 5.0 mm Diámetro de terminales (d): 0.6 mm Longitud de terminales (a): 1.5 mm Temperatura de operación: -40 °C a +105 °C Aplicaciones Típicas Equipos industriales Fuentes de alimentación conmutadas Circuitos de filtrado de rizado Acoplamiento y desacoplamiento de señales Sistemas de control con variaciones térmicas amplias
Datos del producto
- Modelo
- 0220M0063V
- ID de producto
- 84397
- Marca
- Syscom
- Categoría
- Radiocomunicación
- Clave SAT
- 32121505 · Capacitor fijo de aluminio electrolítico
- Medidas (alto × largo × ancho)
- 1 × 2 × 1 cm
- Peso
- 0.02 kg
