Descripción

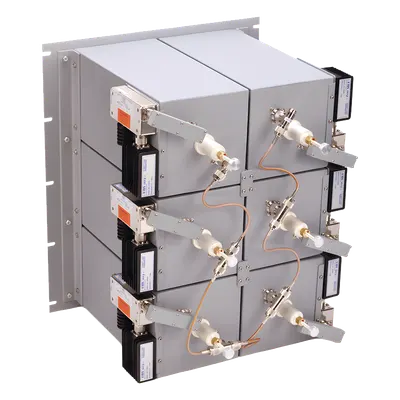

Este combinador RF de 6 canales opera en la banda de 300-650 MHz, permitiendo la agregación eficiente de múltiples transmisores en una única antena. Diseñado para aplicaciones profesionales de telecomunicaciones, ofrece aislamiento robusto entre canales y pérdida de inserción controlada. Su construcción en cavidad con acabado gris y conectores N hembra estándar asegura compatibilidad con infraestructura RF existente. El equipo mantiene rendimiento estable en condiciones ambientales adversas, desde -30°C hasta +60°C. Características principales Aislamiento TX/TX: 40 dB mínimo / 45 dB típico Aislamiento antena/TX: 30 dB mínimo / 35 dB típico Pérdida por inserción: 2.3 dB mínima / 2.9 dB máxima VSWR entrada máxima: 1.1:1 / VSWR salida máxima: 1.25:1 Impedancia: 50 ohm Circulador sencillo integrado Especificaciones técnicas Rango de frecuencia 300 - 650 MHz Número de canales 6 canales Potencia de entrada máxima 50 W por canal Separación mínima entre canales 300 kHz Pérdida por inserción 2.3 - 2.9 dB Aislamiento TX/TX 40 dB mín. / 45 dB típ. Aislamiento antena/TX 30 dB mín. / 35 dB típ. Impedancia 50 ohm VSWR entrada / salida 1.1:1 / 1.25:1 máx. Tipo de circulador Sencillo Rango de temperatura -30°C a +60°C Dimensión de cavidad (ancho x fondo) 178 x 178 mm (7.0 x 7.0 in) Dimensión terminado (alto x ancho x fondo) 578 x 483 x 483 mm (22.8 x 19.0 x 19.0 in) Conectores N hembra estándar Acabado Gris Peso de envío 44 kg (97 lb)
Datos del producto
- Modelo
- W6546-1/7C
- ID de producto
- 154053
- Marca
- EMR CORPORATION
- Categoría
- Radiocomunicación
- Clave SAT
- 32121800 · Filtros de señales
- Medidas (alto × largo × ancho)
- 58 × 48 × 48 cm
- Peso
- 44 kg
